Клещи за кримпване на гилзи, кабелни обувки и конектори
В категорията ще откриете професионални кримпващи клещи за работа с гъвкави и твърди проводници, коаксиални, телефонни и LAN кабели, както и за оптични влакна. Предлагаме модели за кримпване на гилзи, изолирани и неизолирани кабелни обувки, RJ45, RJ11 и MC4 конектори, всичко необходимо за електротехници и инсталатори.
Какво е кримпване и защо се предпочита пред запояването
Кримпването е студено съединяване: клещите деформират метална втулка около жилото на проводника и двата метала се сливат под налягане. Няма нагряване, няма флюс, няма чакане.
Правилно направената кримп връзка е газонепроницаема. Между жилото и втулката не остава въздух, тоест няма къде да проникне влага и да започне окисляване. Затова в промишлеността и в автомобилната техника кримпването измести запояването почти навсякъде, където има вибрации: спойката е твърда и се пука при повтарящо се огъване, а кримпнатата връзка остава еластична.
Другото име, което ще срещнете за същата работа, е кербоване. Кербовъчните клещи и кримпващите клещи са един и същ инструмент, различава се само говоримото название.
Видове по приложение
За гилзи (втулки за многожилен проводник)
Най-често използваните в таблото. Гилзата събира жичките на многожилния проводник, за да не се разпилеят под винта на клемата. Профилът на кримпване е квадратен или трапецовиден според серията. В каталога ни това е най-голямата група, с обхват от 0,08 мм² за фина сигнална инсталация нагоре.
За изолирани и неизолирани кабелни обувки
Кабелната обувка прави край на проводника, който се завинтва към клема или шина. За изолираните се ползват клещи с профил, който не разкъсва пластмасовата яка, за неизолираните профилът е друг. Двата типа не се заменят взаимно.
За RJ45 и LAN кабели
Мрежовите конектори искат клещи, които едновременно притискат осемте контактни ножчета и фиксират кабела в тялото на конектора. Моделите за RJ45 обикновено покриват и RJ11 и RJ12 за телефонни линии.
За MC4 и соларни конектори
Фотоволтаичните инсталации ползват MC4 конектори с точно определен профил на кримпване. Връзка, направена с общи клещи, повишава преходното съпротивление, а при постоянен ток това означава нагряване в точката на съединение.
За коаксиални кабели и BNC
Отделен профил за екранирани коаксиални кабели, при които освен централното жило се кримпва и екранът.
Таблицата обобщава кое с какво се кримпва. Диапазоните са типични, точният обхват е изписан при всеки модел.
| Съединение | Профил на кримпване | Типичен диапазон |
|---|---|---|
| Гилзи за многожилен проводник | квадратен или трапецовиден | от 0,08 мм² нагоре |
| Изолирани кабелни обувки | овален, щади пластмасовата яка | 0,5 до 6 мм² |
| Неизолирани кабелни обувки | вдлъбнат | 0,5 до 10 мм² |
| RJ45, RJ11 и RJ12 | притискане на ножовите контакти | по стандарта на конектора |
| MC4 и соларни | кръгъл | 2,5 до 6 мм² |
| Коаксиални и BNC | шестостенен | по типа кабел |
Как се работи с клещи за кримпване
Четирите стъпки са едни и същи независимо от типа конектор:
Оголване. Изолацията се маха точно колкото е дълга гилзата или контактната част на конектора. По-късо оголване значи, че част от жилото няма да влезе в контакт. По-дълго оставя гола мед навън.
Поставяне. Жилото влиза до дъното на втулката, без нито една стърчаща жичка встрани. Стърчаща жичка е потенциално късо съединение към съседната клема.
Избор на гнездо. Гнездото се избира по сечението на проводника в квадратни милиметри, не по външния размер на гилзата. Това е грешката, която проваля най-много връзки.
Кримпване до край на хода. Професионалните клещи имат зъбен механизъм, който не позволява да отворите, преди ходът да е завършен. Ако вашите освобождават по-рано, връзката може да е непълна и това не се вижда отвън.
Как да проверим дали връзката е добра
Издърпайте я. Умерено, но осезаемо. Правилно кримпната гилза не мърда. Ако жилото излиза, връзката е била само притисната, не деформирана.
Погледнете отстрани. Кримпът трябва да е симетричен, с еднакъв отпечатък от двете страни. Изместен отпечатък значи, че гилзата не е седяла в средата на гнездото.
Проверете за стърчащи жички. Дори една жичка отвън е достатъчна за пробив към съседна клема, особено във влажна среда.
Пипнете след натоварване. Затопляне на мястото на съединението, докато останалата инсталация е студена, значи повишено преходно съпротивление. Връзката се преправя, не се доизтяга.
Ръчни, саморегулиращи и акумулаторни
Ръчни с фиксиран профил. Един профил, едно приложение, най-ниска цена. Подходящи, когато работите повтарящо се с един и същи тип съединение.
Саморегулиращи. Механизмът сам налучква силата според сечението, което сваля зависимостта от усета на човека. Разумният избор, когато с клещите работят различни хора или сеченията се менят често.
Акумулаторни. За големи сечения и за работа на серия. Там, където ръчното кримпване на кабелна обувка от 50 мм² изисква сила, машината го прави еднакво всеки път. В каталога имаме модели на Milwaukee от системата M18.
Как да изберем
Тръгнете от съединението, не от клещите. Първо решете какво кримпвате и в какъв диапазон сечения, после търсете инструмент. Универсални клещи за всичко не съществуват.
Проверете диапазона. Всеки модел покрива определен обхват в мм². Работа извън него дава или недокримпване, или срязано жило.
Зъбен механизъм. Наличието му е разликата между връзка, за която сте сигурни, и връзка, за която се надявате.

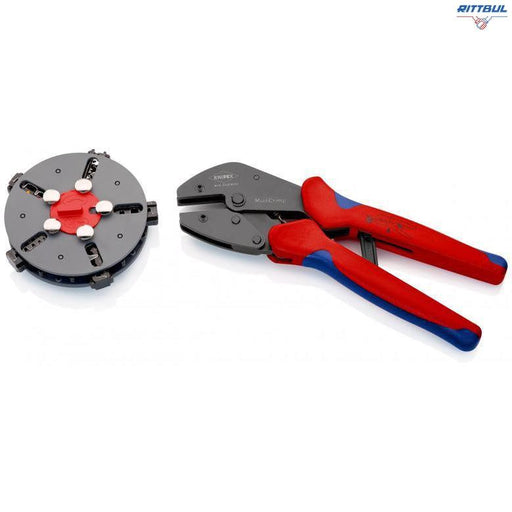

Сменяеми челюсти. При системните клещи една ръкохватка поема няколко профила. Излиза по-евтино от три отделни инструмента, ако работите с различни съединения.
Чести грешки
Гнездо, избрано по гилзата вместо по сечението. Най-разпространената. Резултатът е връзка, която изглежда наред и се разхлабва след месеци.
Кримпване с универсални или водопроводни клещи. Профилът е случаен, налягането неравномерно. Връзката държи механично и се разпада електрически, тоест започва да загрява.
Прекалено дълго оголване. Гола мед между изолацията и гилзата е място за окисляване и за допир до съседен проводник.
Повторно кримпване на същата гилза. Метелът вече е деформиран и не се възстановява. Гилзата се отрязва и се слага нова.
Кримпващи инструменти от KNIPEX, DRUSEIDT и Milwaukee
Марка KNIPEX е сред лидерите в производството на инструменти от висок клас, отличаваща се с висока точност, издръжливост и комфорт при работа. В каталога ще намерите ръчни клещи, саморегулиращи модели с автоматично регулиране, системни комплекти DRUSEIDT и акумулаторни машини Milwaukee за по-висока производителност.
Свързани категории
Кримпването рядко е самостоятелна работа. Вижте още кабелни обувки и накрайници, клещи резачки, клещи и отвертки.
