Какво е защита от пренапрежение и защо е нужна
Пренапрежението е кратък скок на напрежението, много пъти над нормалните 230 или 400 V. Трае микросекунди, но това стига да пробие изолацията в захранващия блок на уред и да го извади от строя. Причините са две: гръмотевична дейност, включително удар на стотици метри от сградата, и вътрешни причини в мрежата, например превключване на мощен товар или авария при доставчика.
Аресторът, наричан още катоден отводител или SPD, отвежда този импулс към защитния проводник, преди да стигне до инсталацията. В нормален режим стои като изолатор и не влияе на нищо. При скок на напрежението варисторът вътре пропада за наносекунди и отклонява енергията, после се възстановява.
Автоматичният прекъсвач и дефектнотоковата защита не вършат тази работа. Те реагират на ток, който тече твърде дълго или изтича накриво, а импулсът от мълния свършва много преди те да се задействат.
Типове защита от пренапрежение
Тип 1 (клас B)
За главно табло на сграда с външна мълниезащитна инсталация или с въздушно захранване. Изпитва се с импулсен ток с форма 10/350 микросекунди, тоест с дълга вълна, каквато носи прекият удар. Поема най-тежката част от енергията, но не сваля напрежението достатъчно ниско за чувствителна електроника.
Тип 2 (клас C)

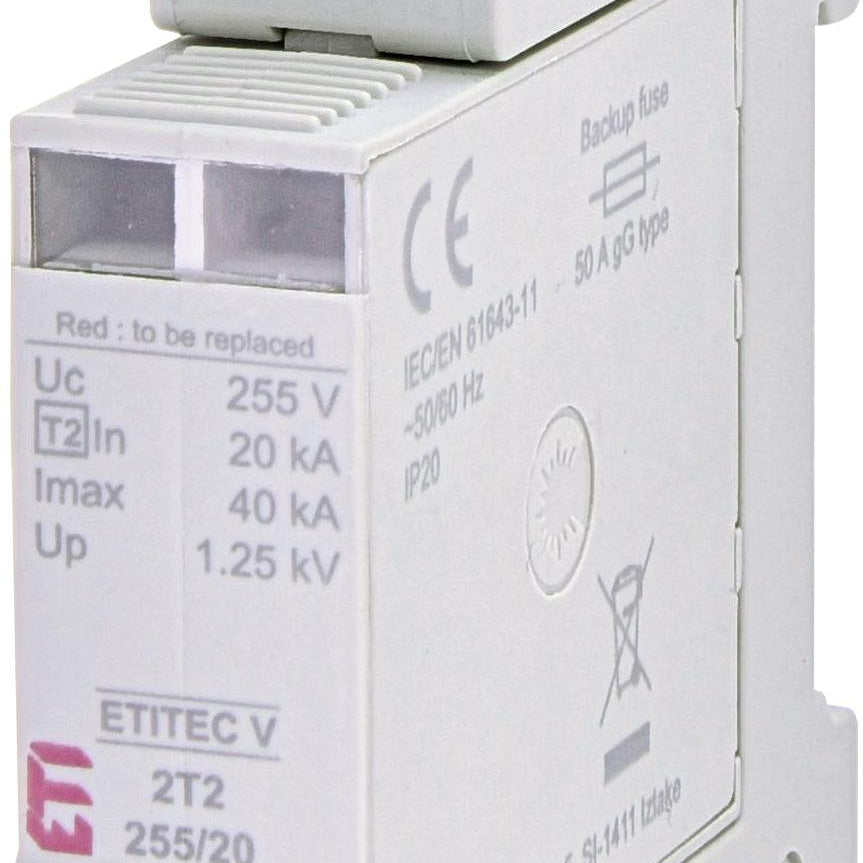

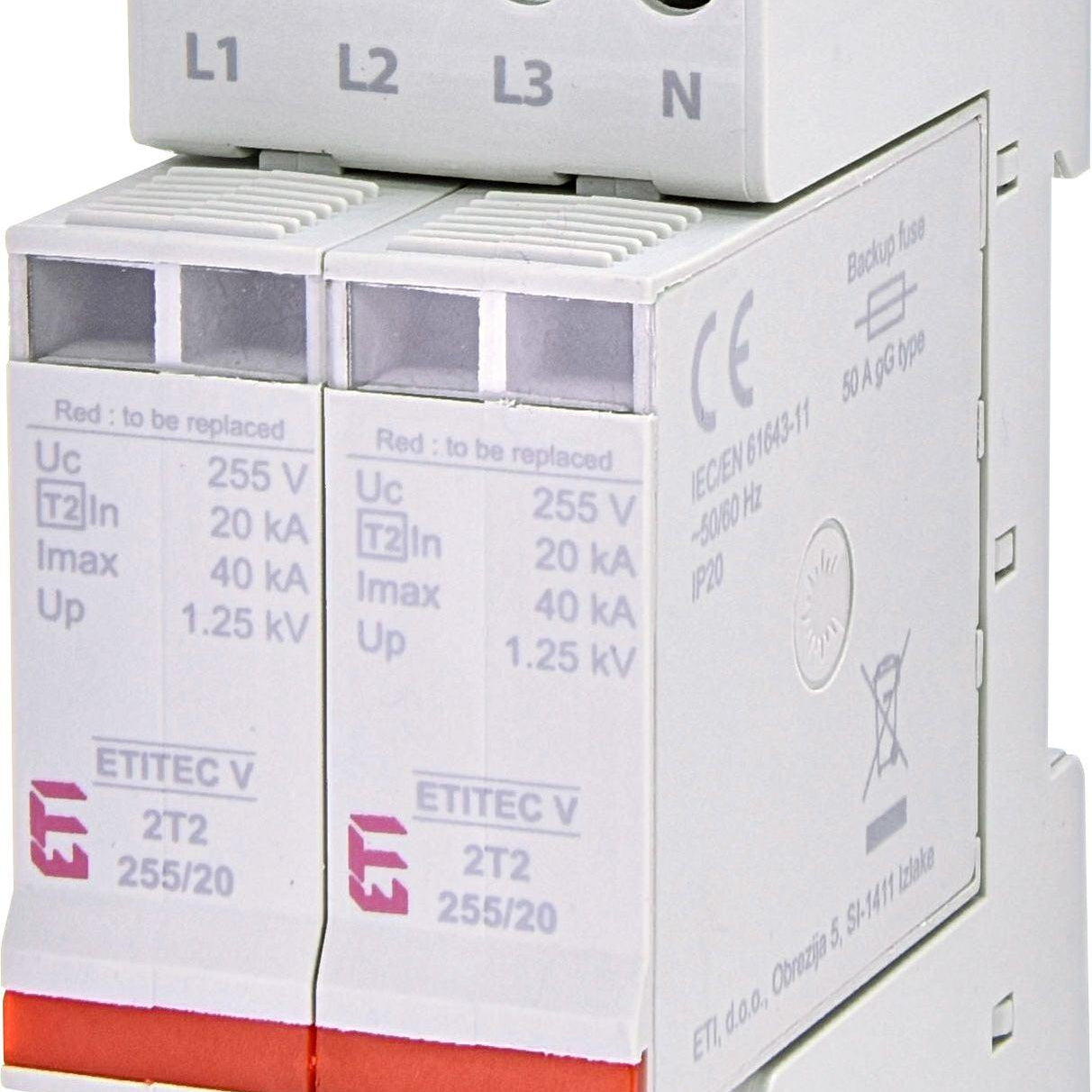

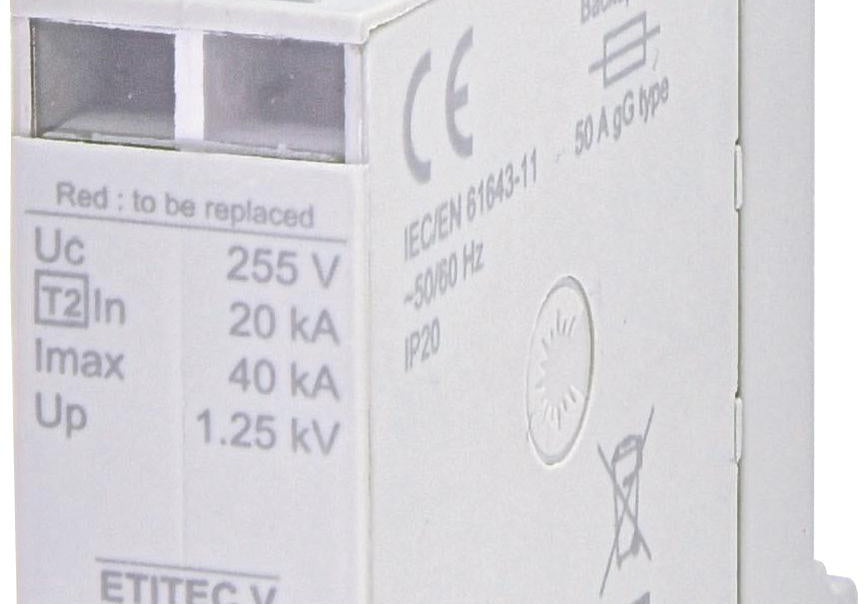

За разпределителни табла. Изпитва се с ток 8/20 микросекунди и се справя с индиректните пренапрежения, които са и най-честият случай в жилищна инсталация. Това е типът, който покрива повечето обекти без външна мълниезащита.
Комбинирани тип 1+2 (клас B+C)

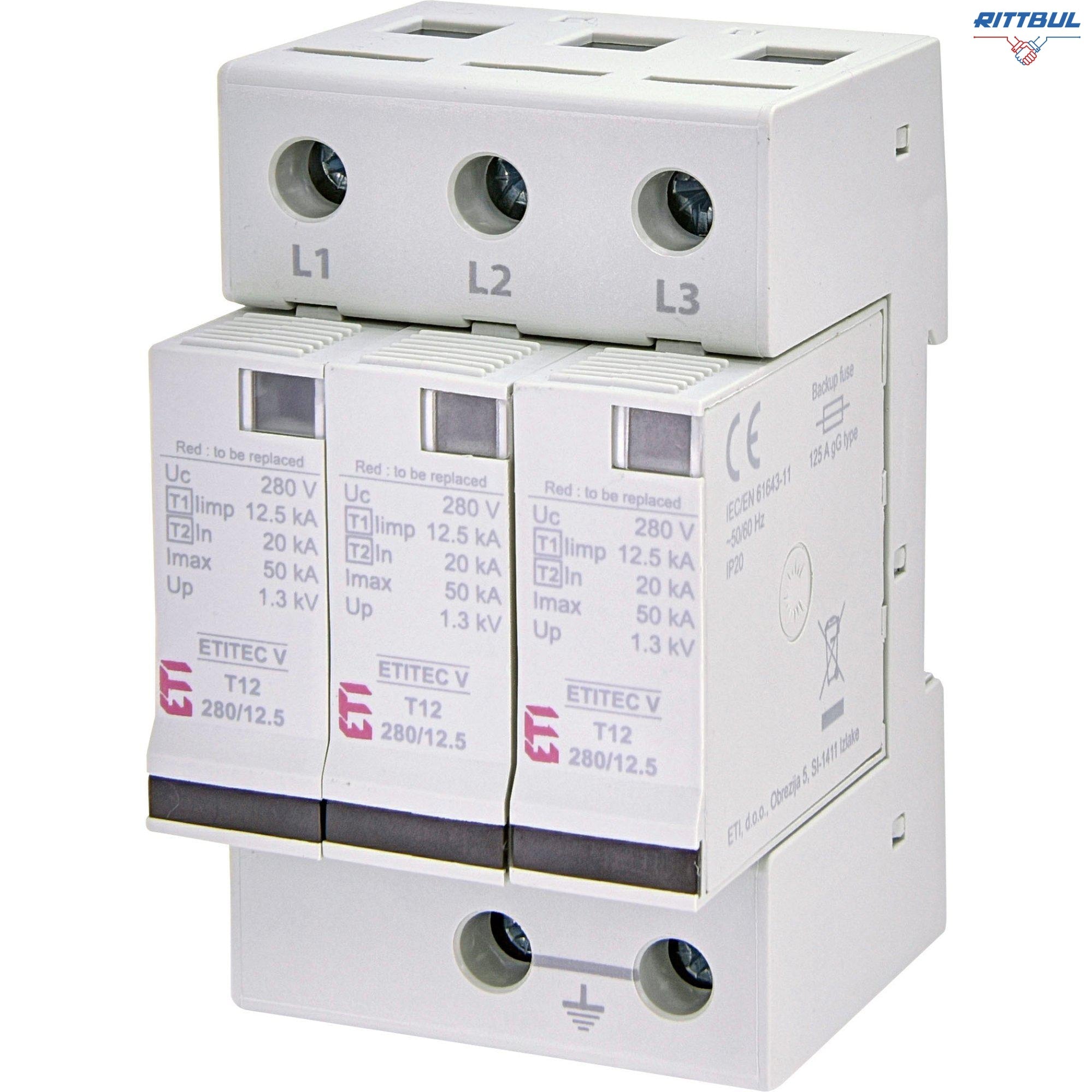

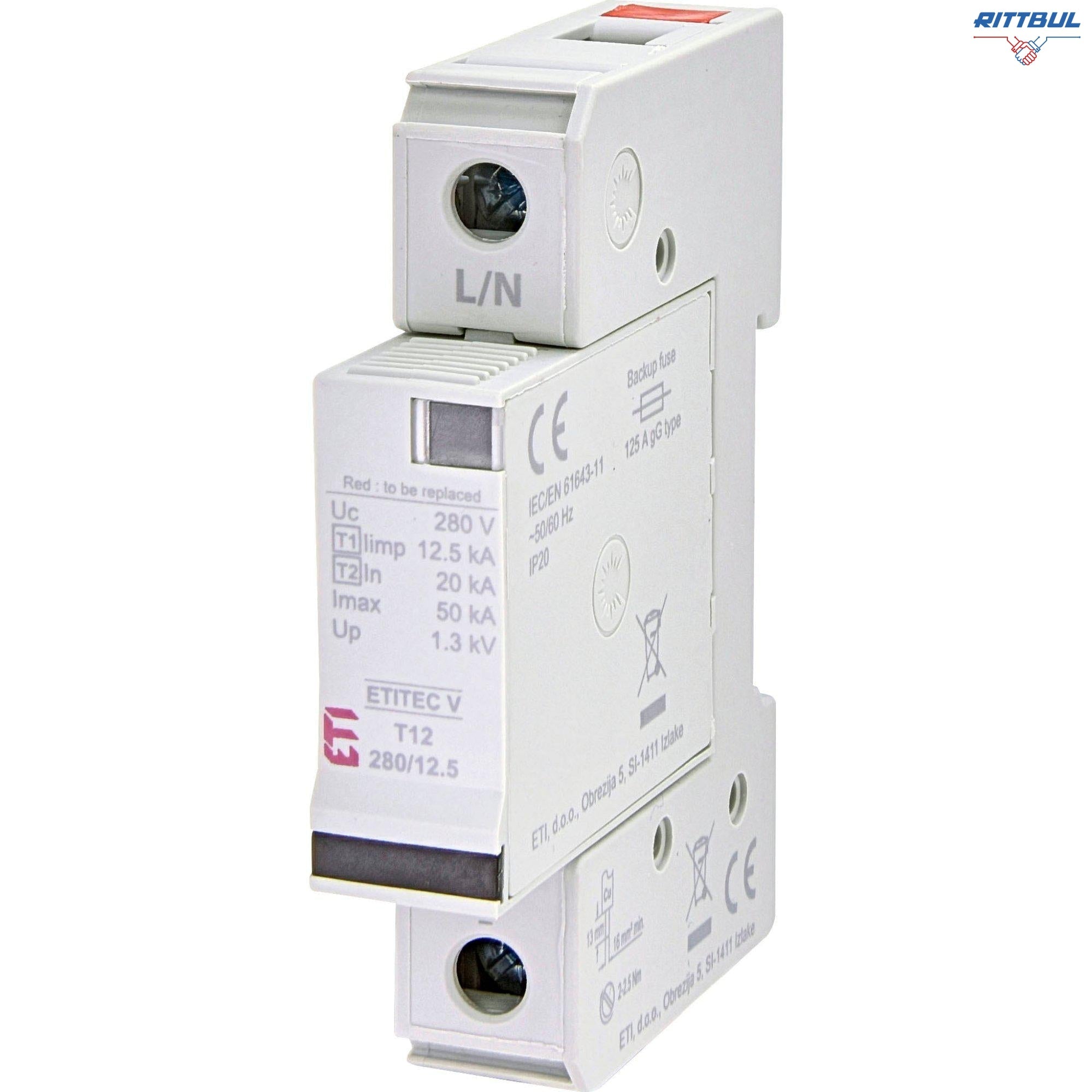

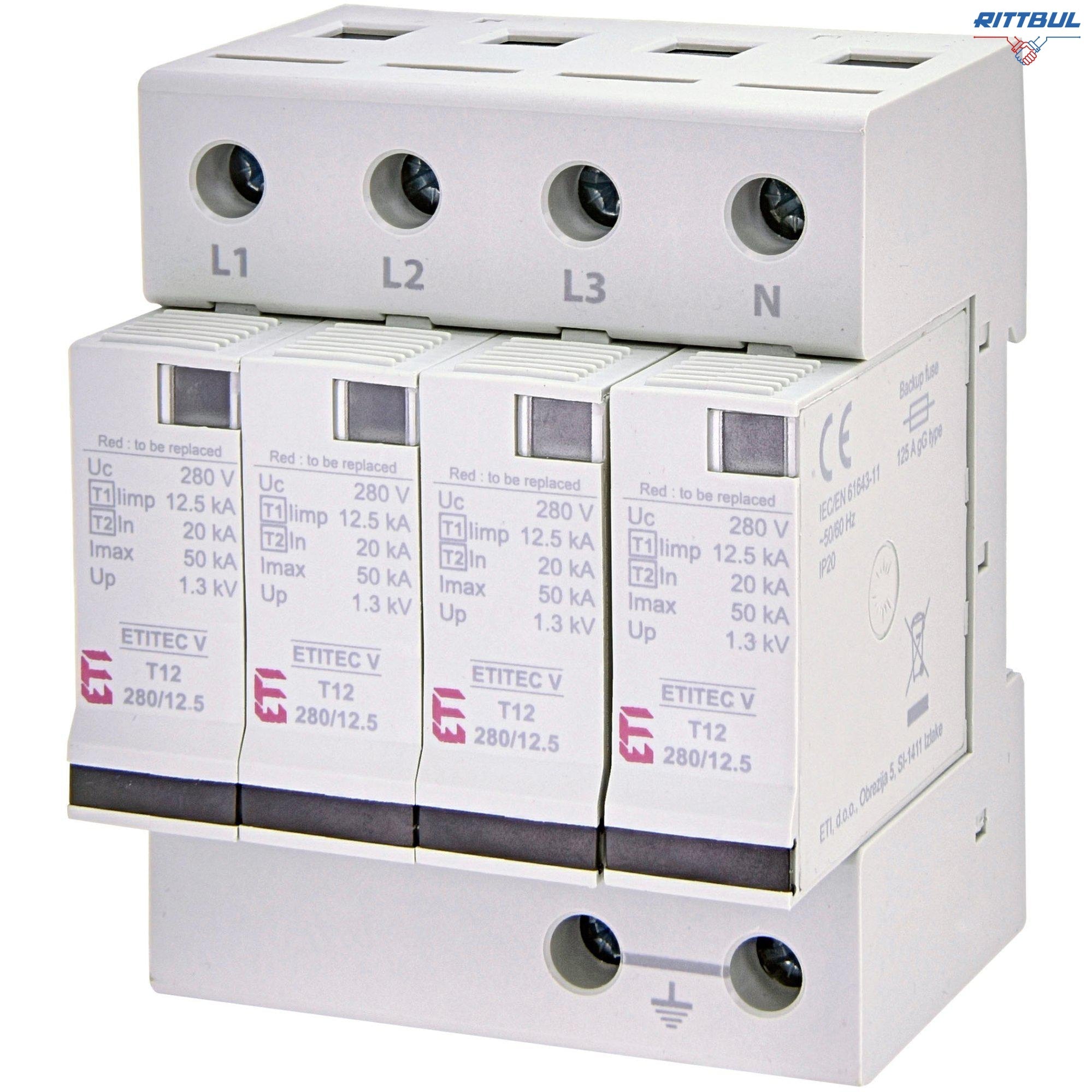

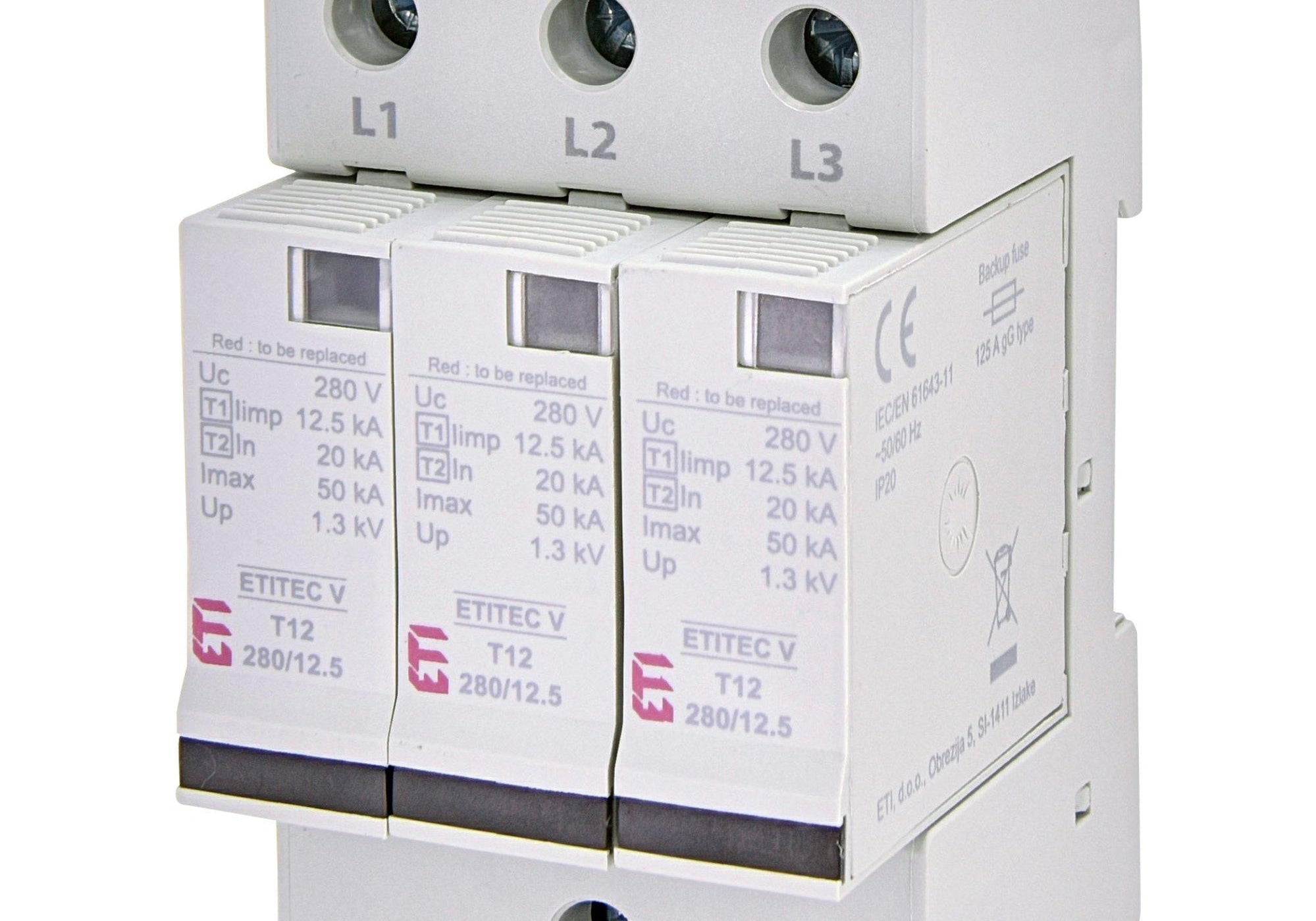

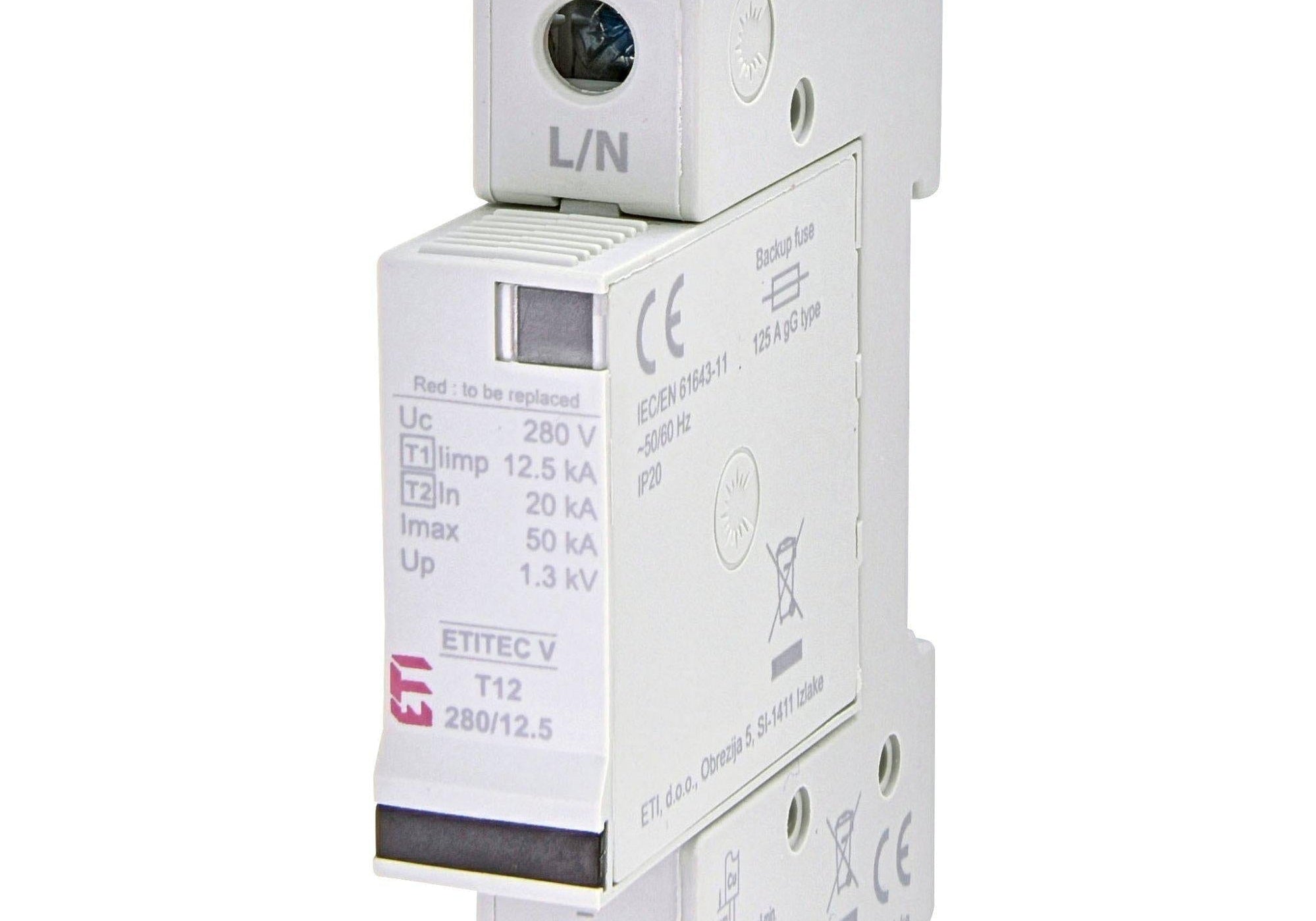

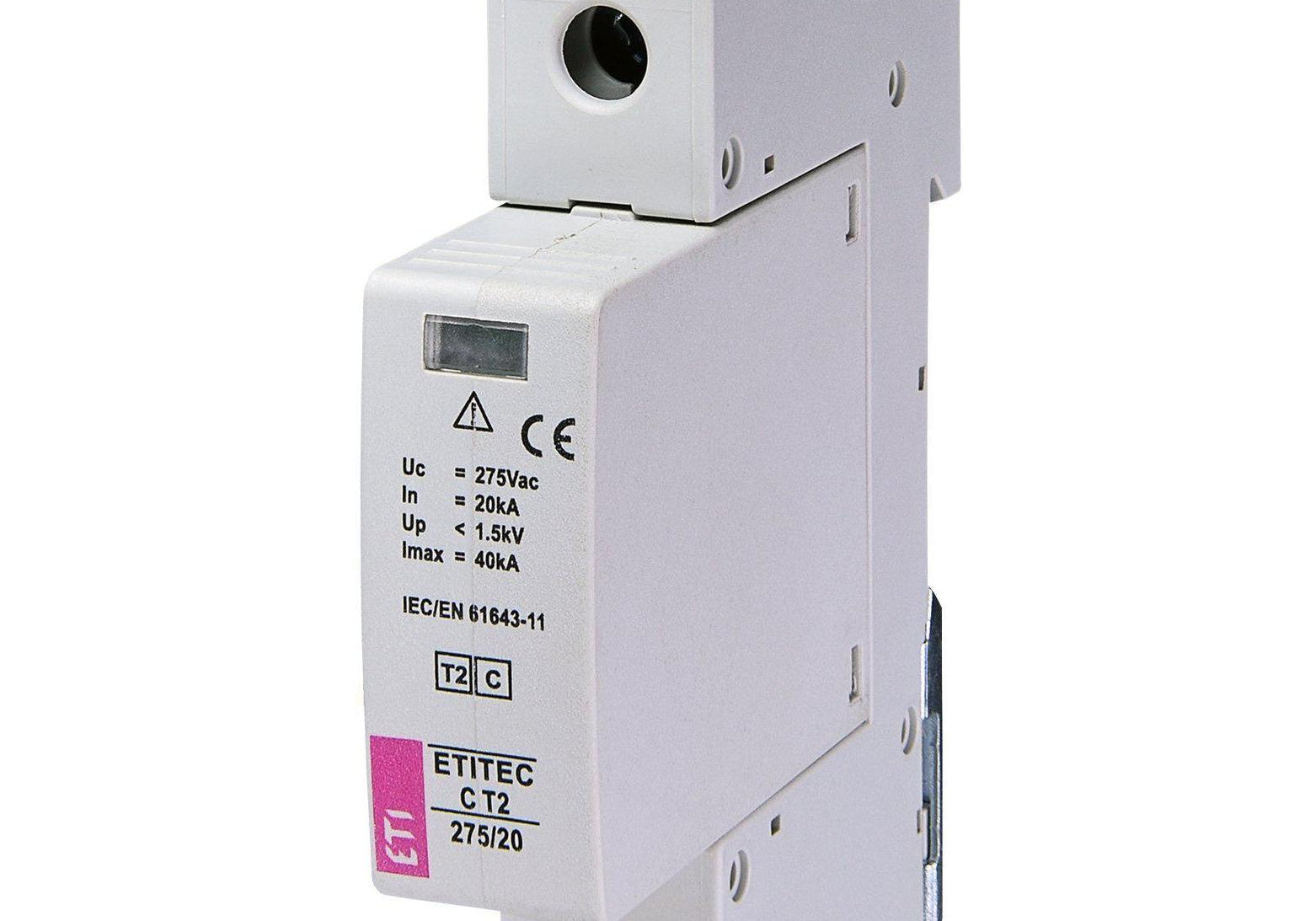

Едно устройство, което покрива и двете стъпала. Ползва се, когато мястото в таблото е малко или когато не искате две отделни степени. В нашия каталог са с импулсен ток 12,5 kA и работно напрежение 280 V, от еднополюсни до четириполюсни.
Тип 3 (клас D)
Монтира се непосредствено до чувствителен уред и дочиства остатъчното напрежение. Работи само ако преди него по веригата има тип 2, сам по себе си не е защита. Този тип не е част от каталога ни, така че ако проектът го изисква, пишете ни.
| Тип | Къде се монтира | Изпитателна вълна | Какво поема |
|---|---|---|---|
| Тип 1 (B) | главно табло, при външна мълниезащита | 10/350 μs (Iimp) | пряк ток от мълния |
| Тип 2 (C) | разпределително табло | 8/20 μs (In, Imax) | индиректни пренапрежения |
| Тип 1+2 (B+C) | главно табло, едно устройство | 10/350 и 8/20 μs | и двете стъпала |
| Тип 3 (D) | до крайния уред | комбинирана вълна | остатъчно напрежение |
Монофазна и трифазна защита
Броят полюси следва мрежата, а не желанието. За монофазна инсталация с фаза, нула и защитен проводник се ползва еднополюсен или двуполюсен арестор. За трифазна с три фази и нула се ползва триполюсен или четириполюсен.
Кой точно от двата варианта е верният зависи от заземителната система на обекта, TN-S, TN-C или TT. При TN-C защитният и нулевият проводник са общи и схемата е различна от TN-S, където са разделени. Продуктите в тази категория са означени с типа мрежа, за която са предвидени.
Свързване в таблото
Аресторът се включва между тоководещите проводници и защитния проводник, след главния прекъсвач. Три неща решават дали ще свърши работа:
Дължината на връзките. Това е грешката, която се среща най-често. Свързващите проводници до арестора трябва да са възможно най-къси, ориентировъчно под половин метър общо. При дълга връзка спадът на напрежение по самия проводник се добавя към защитното ниво и защитата на практика изчезва, колкото и добър да е апаратът.
Сечението. Проводникът трябва да издържи разрядния ток, а не работния. Сечение, избрано по обичайната логика за товар, е недостатъчно.
Предпазителят пред арестора. Ако устройството няма вградена защита от късо съединение, пред него се поставя предпазител или прекъсвач с характеристика по указанието на производителя. Без него аварирал варистор може да предизвика късо съединение.
Изборът и монтажът са работа на правоспособен електротехник по проект. Тази страница обяснява принципа, не замества проектното решение.
Защита за фотоволтаични системи
Фотоволтаичната инсталация е особен случай по две причини: панелите стоят на покрива, тоест на най-изложеното място, а веригата от постоянен ток не се самогаси както променливият. Затова за DC страната се ползват арестори, специално предвидени за постоянно напрежение, не обикновени за 230 V.

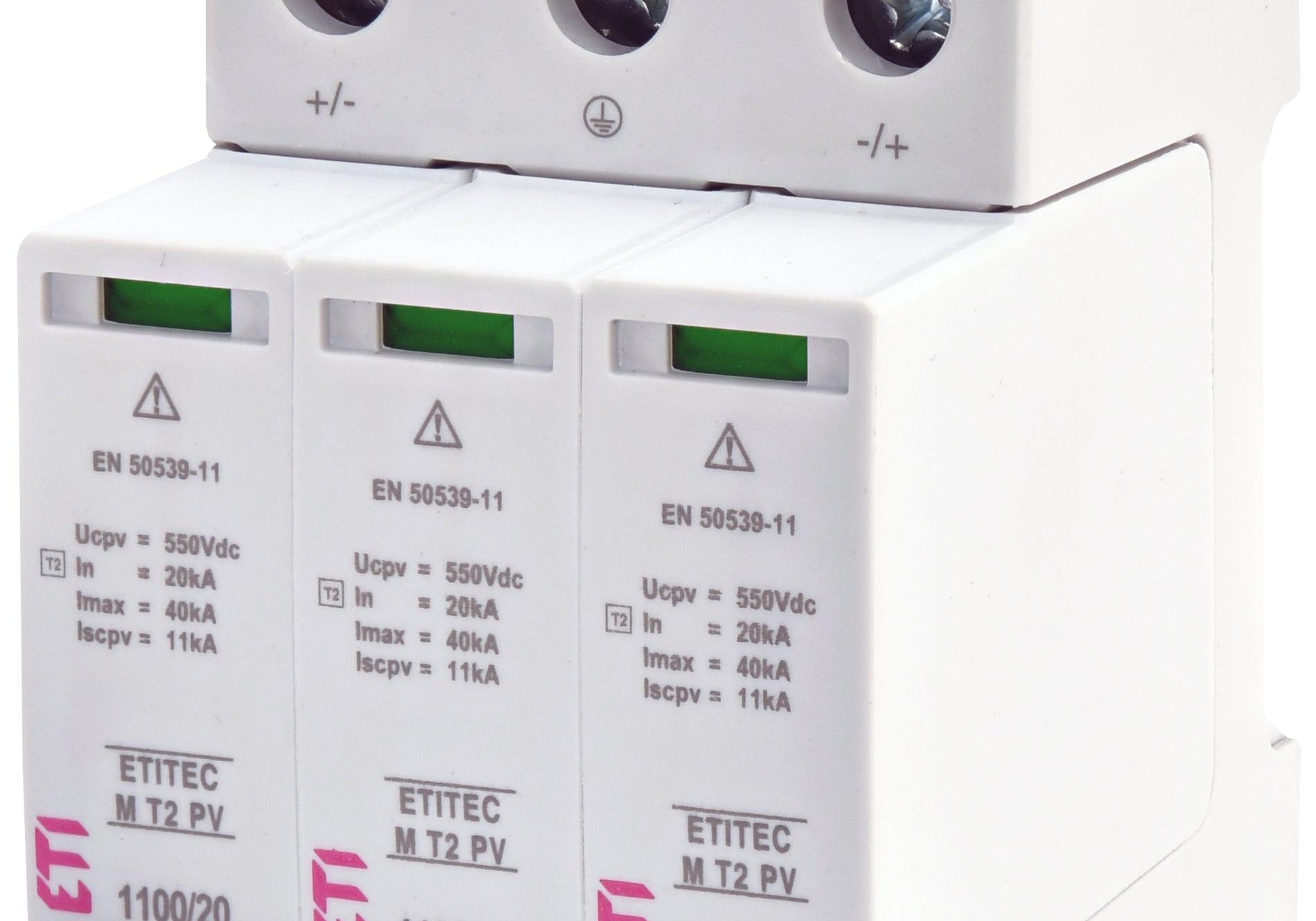

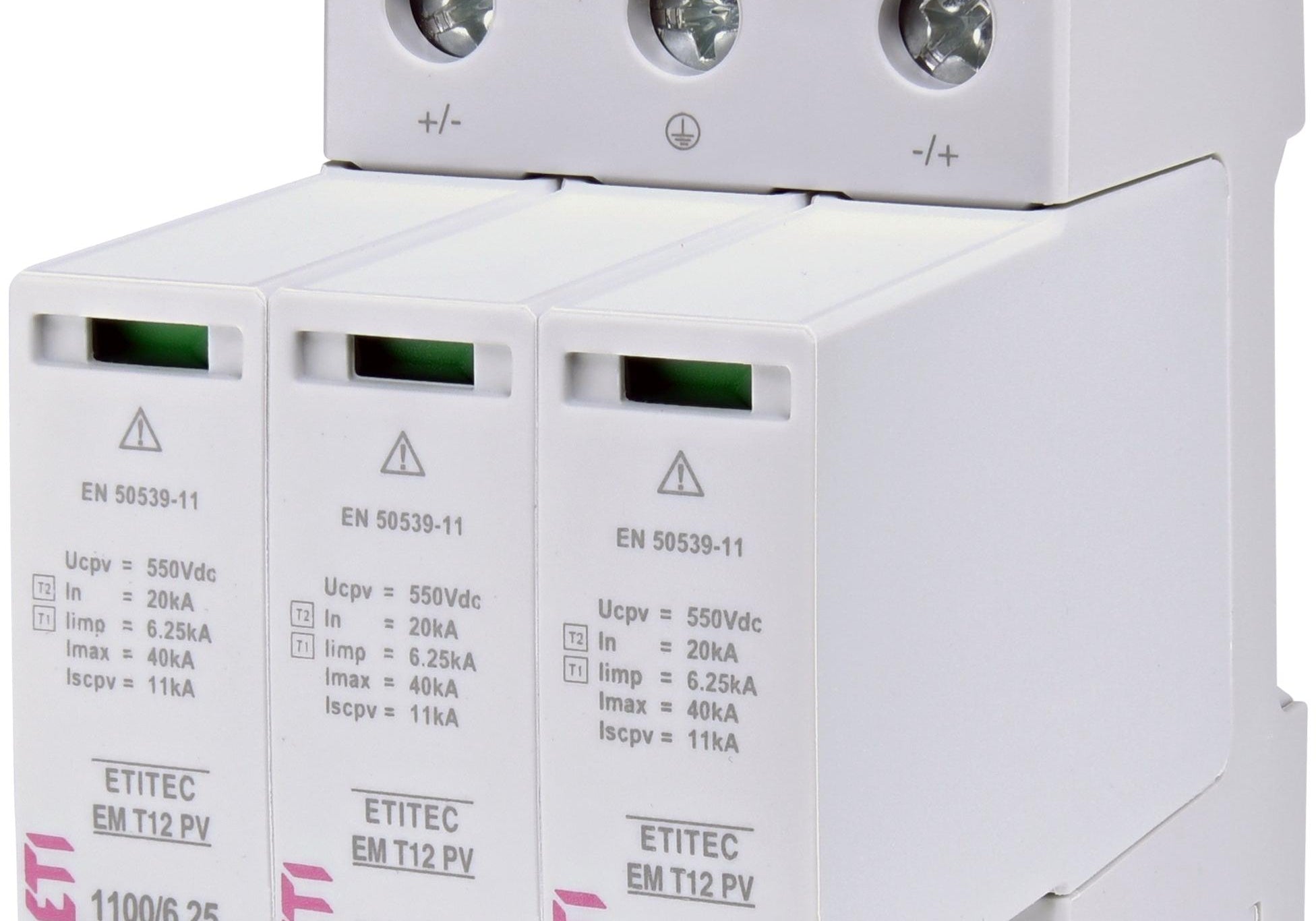

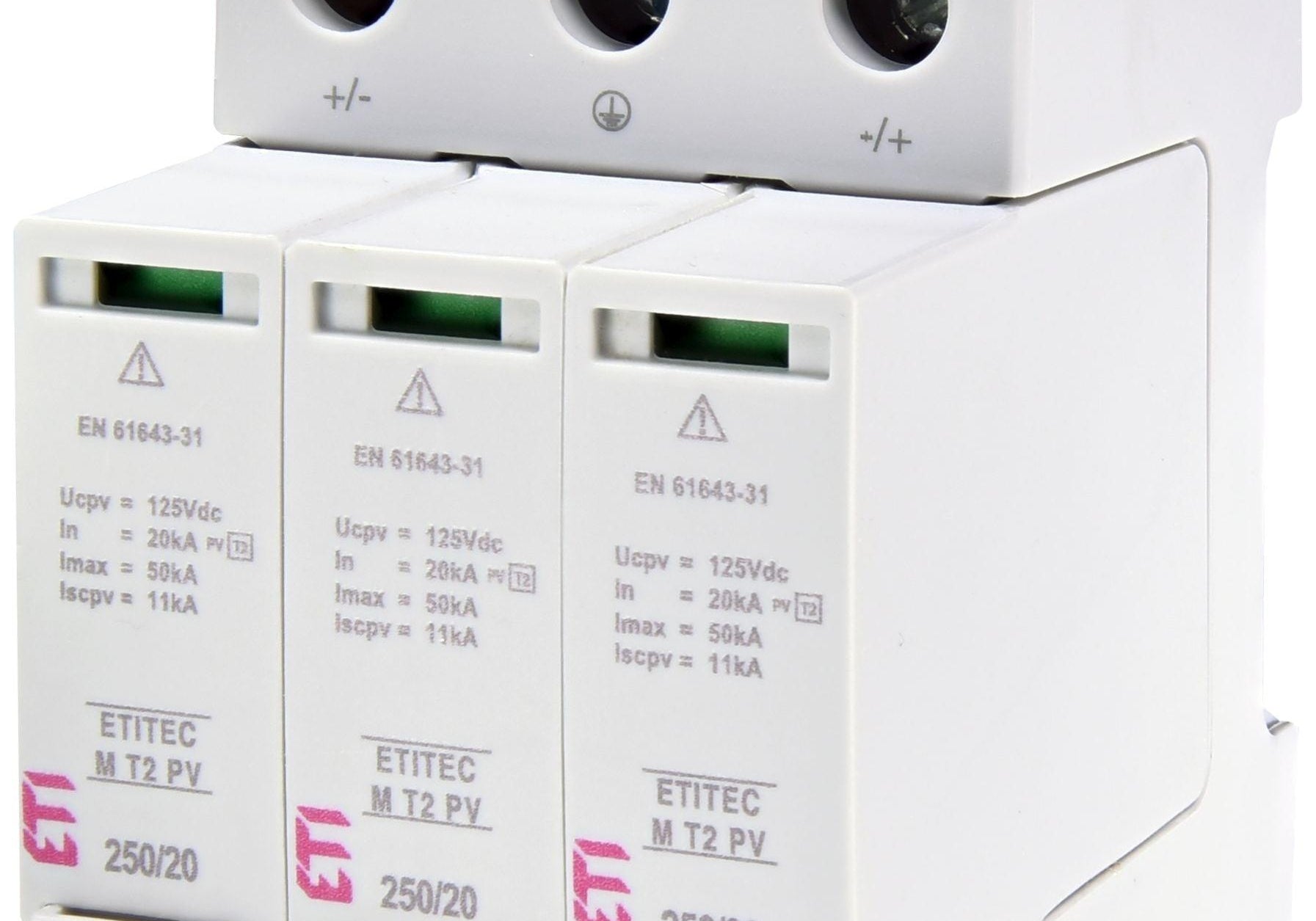

В каталога имаме серията ETITEC за фотоволтаици, включително комбинирани тип 1+2 за DC вериги. Инверторът се защитава и от двете страни, от панелите и от мрежата.
Чести грешки
Дълга връзка до арестора. Най-разпространената. Апарат за 200 евро, вързан с проводник от метър и половина, защитава колкото никакъв. Ако разстоянието не може да се скъси, се ползва схема на свързване, която компенсира спада.
Тип 3 сам. Устройство до контакта без тип 2 преди него по веригата не е защита. Каскадата не е препоръка, а условие за работа.
Арестор за променливо напрежение на DC страната на фотоволтаик. Постоянният ток не преминава през нула, тоест дъгата не се самогаси. Апарат, който не е предвиден за това, може да се запали.
Индикаторът не се проверява. Варисторът е консуматив. След силна буря в района си струва да се погледне прозорчето за състояние. Червено значи, че модулът е поел удара и вече не пази.
Липсва предпазител пред арестора. Описано по-горе, но си заслужава повторението, защото последицата не е липса на защита, а късо съединение.
Как да изберем арестор
Има ли обектът външна мълниезащита. Ако да, нужен е тип 1 или комбиниран 1+2 в главното табло. Ако не, тип 2 в разпределителното покрива обичайния случай.
Работно напрежение Uc. Максималното продължително напрежение, което устройството издържа, без да се задейства. В каталога ни са 255, 275 и 280 V. По-високото Uc дава повече запас при трайно повишено напрежение в мрежата.
Разряден ток. In е номиналният при вълна 8/20, Imax е максималният еднократен. Устройствата тук са с In 20 kA и Imax 40 или 50 kA. За тип 1 се гледа Iimp при вълна 10/350, при нашите комбинирани е 12,5 kA.
Индикация за износване. Варисторът се изхабява от всеки поет импулс. Устройствата с прозорче за състояние показват кога модулът трябва да се смени. Ако таблото не се проверява редовно, това си струва.
Арестори ETI в нашия каталог

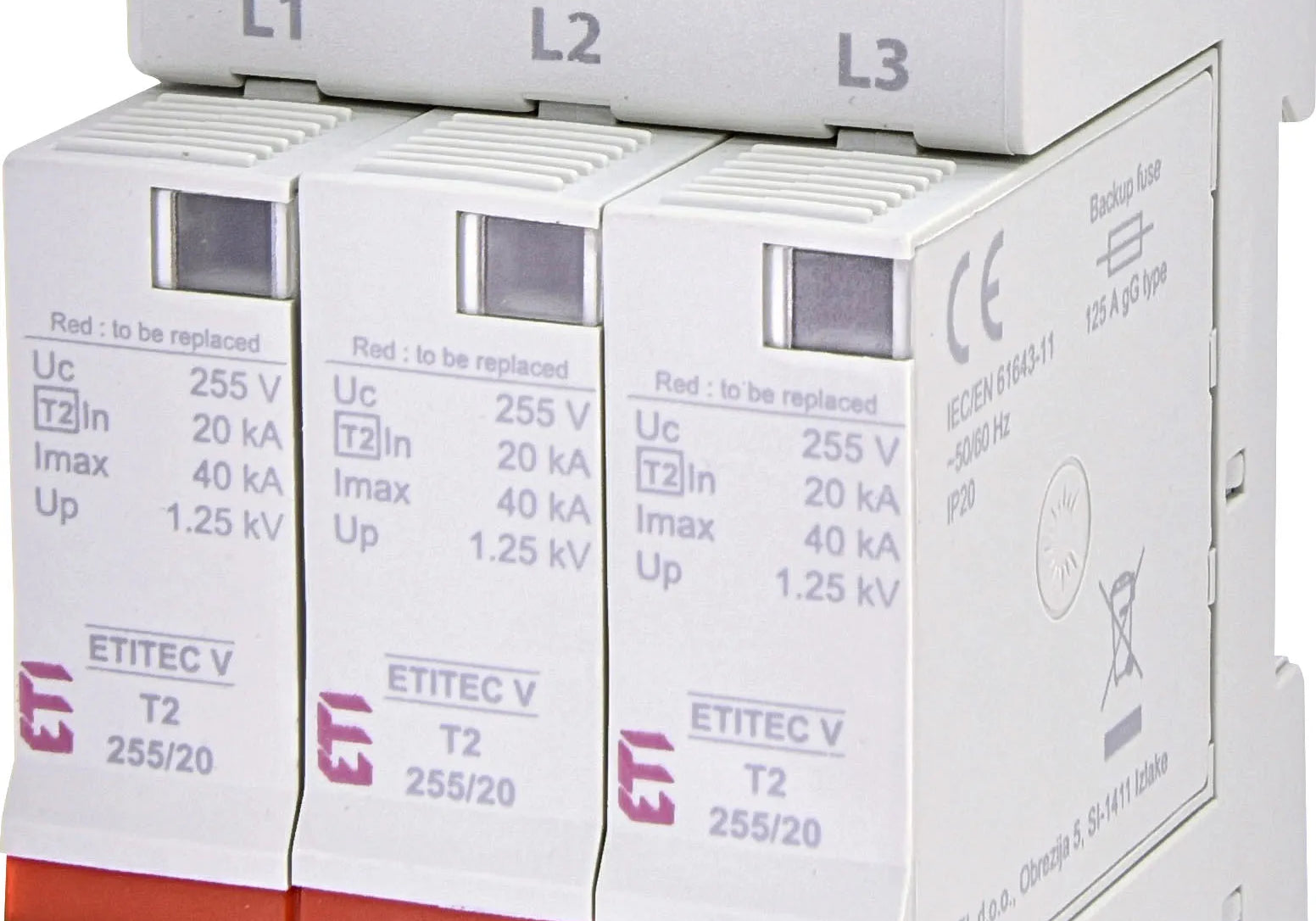

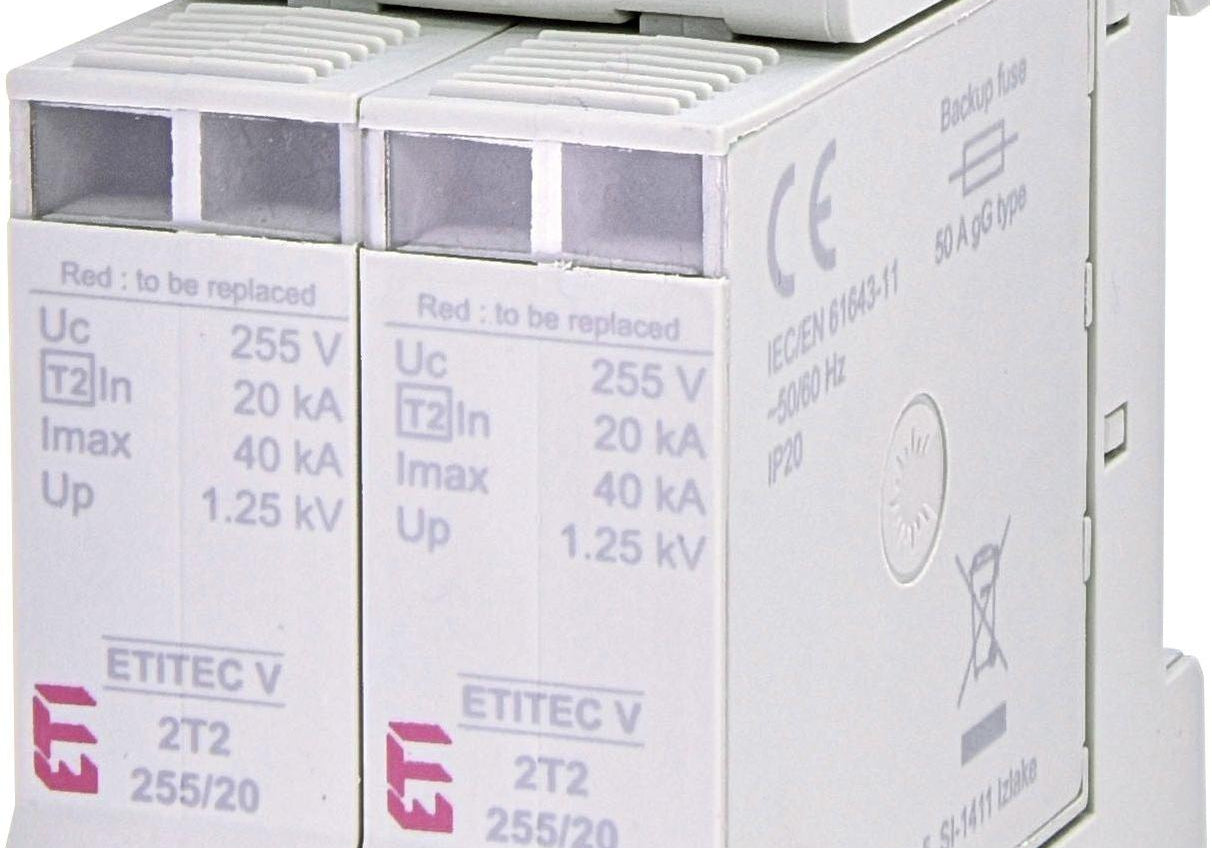

Работим с ETI, словенски производител на апаратура за електрически табла. В тази категория предлагаме тип 2 в едно, дву, три и четириполюсно изпълнение, комбинирани тип 1+2 в същия обхват, и отделна серия за фотоволтаични системи. Актуалните цени и наличности виждате при самите продукти по-горе, а филтърът по цена стеснява списъка според бюджета.
Свързани категории
Аресторът е част от таблото, не самостоятелно решение. Вижте още автоматични прекъсвачи, ел. табла, релета и таймери и стопяеми предпазители.
